產品名稱：PT-308B高低溫型拉力試驗機
貨期：25天
品牌：北斗儀器
型號：PT-308B
產地：重慶
適用范圍：金屬、橡膠、膠粘劑、線材、皮革等產品在高低溫的環境下進行綜合的力學性能
0

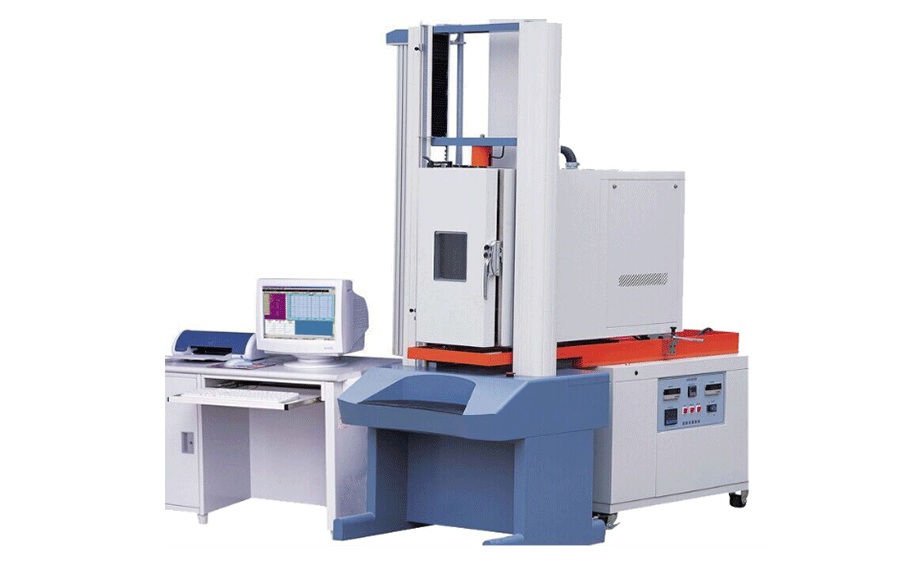

PT-308B高低溫型拉力試驗機

技術參數：
貨期：25天	品牌：北斗儀器
名稱：高低溫型拉力試驗機	產地：重慶
型號：PT-308B

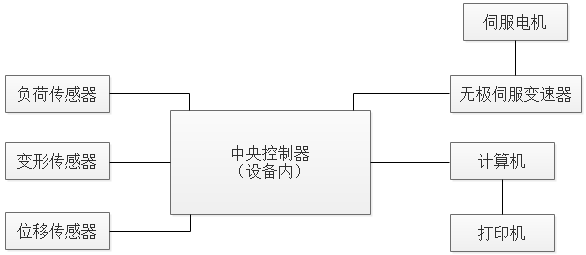

PT-308B高低溫型拉力試驗機是電子技能和機械傳動連系后的產物，采用機電一體化設計，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。

可對各類材料進行拉伸、壓縮、彎曲、抗折、撕裂、剪力、粘力等多項功能實驗，且有測量范圍寬、精度高、呼應快等特點。并可對實驗數據進行及時顯示、記載、打印。

PT-308B高低溫型拉力試驗機原理介紹

PT-308B高低溫型拉力試驗機適用于金屬、橡膠、膠粘劑、線材、皮革等產品在高低溫的環境下進行綜合的力學性能測試，檢測材料的拉伸、壓縮、剪切、彎曲、抗折、撕裂、粘力等多項性能。

PT-308B高低溫型拉力試驗機-技術方案書387.png ASTM E8 E8M-2013a 金屬材料拉伸試驗方法

PT-308B高低溫型拉力試驗機-技術方案書387.png GB/T 7124-2008 膠粘劑_拉伸剪切強度的測定（剛性材料對剛性材料）

PT-308B高低溫型拉力試驗機-技術方案書387.png GB/T 1040.1-2018 塑料拉伸性能的測定第1部分：總則

拉力機參數
容量選擇	200kg、500kg、1T、2T、5T、10T、20T內任選
力量單位	Kgf、gf、N、kN、lbf
應力單位	MPa、kPa、kgf/cm2、lbf/in2
試驗力分解度	1/500,000 全程不分檔且全程分辨率不變
試驗力示值誤差	小于±0.5%
有效行程	≥400mm（視夾具而定）
有效寬度	450mm
測試速度	0.001～500 mm/min 可設定
速度精度	±0.5%
位移分辨率	0.001mm
訊號傳輸方式	網口
超載保護	超過最大負荷10％，機器自動保護
馬達	AC 伺服馬達
電源	3∮, 220V, 20A / 3∮, 380V, 15A（或指定）50Hz/60Hz

高低溫箱參數
內箱空間	寬W450mm×深D500mm×高H900mm
溫度范圍	-40℃ ～ +150℃（低溫還可選-20℃或-70℃）
溫度誤差	≤±1℃
升溫速率	3℃/min可調（非線性空載）
降溫速率	1℃/min可調（非線性空載）
功率	4.5KW

眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。

本公司研發定制的膠粘帶剝離強度專用測控軟件自2010年開始就面向客戶提供使用，經過9年來力學行業客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。

擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢，保證測試手段和測試標準走在行業領先位置。

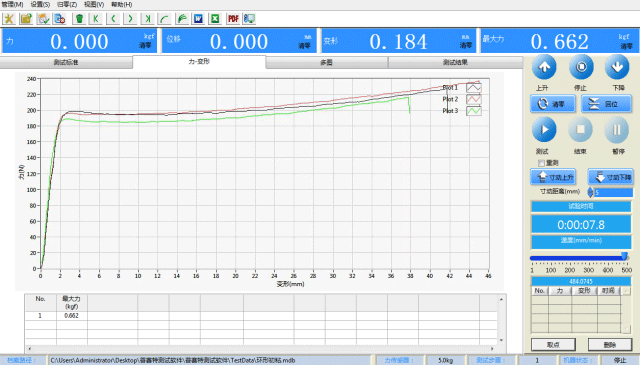

| 拉力機軟件-主界面圖

拉力機軟件-主界面圖

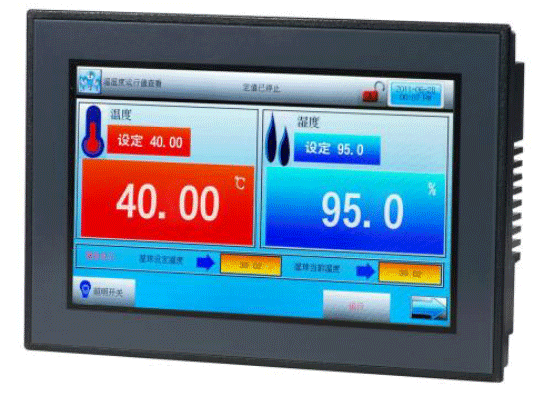

| 高低溫觸控屏-主界面圖

高低溫觸控屏-主界面圖

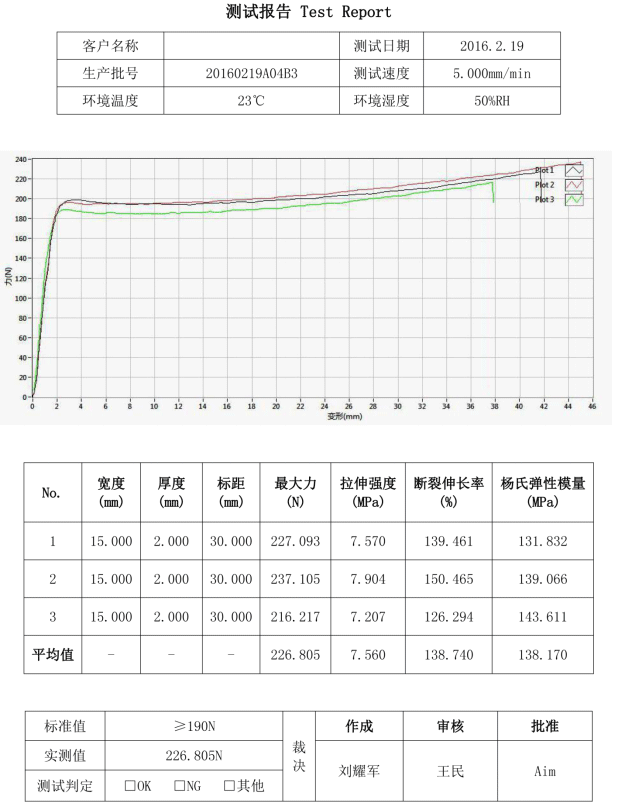

| 測試報告

測試報告

全球知名品牌的力值感應系統，提供優于0.5級的力值精度，重復性更佳，多量程選擇；

全球知名品牌的伺服運行系統，搭配精密滾珠絲杠，提供優于0.5級的速度精度；

限位保護、過載保護、自動回位等智能設計，保障操作安全；

滿足GB、ISO、ASTM多種測試標準，測試方法可任意選擇。

| 高低溫箱特點

采用熱平衡原理，可節約35%的用電量，節能減耗；

采用水電分離方式設計，防止水電接觸發生危險及損失；

核心部件90%以上源自原裝進口品牌，保證整機的穩定性；

有測試孔，可帶電、帶信號、帶氣源測試；

真空雙層玻璃，大視窗設計，飛利浦高亮度照明，加熱無霧氣。

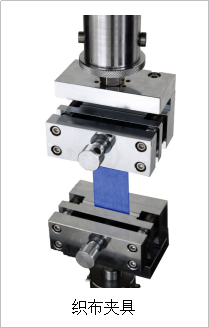

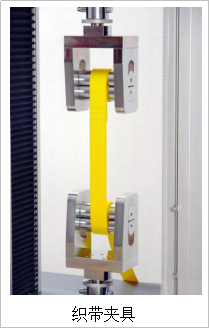

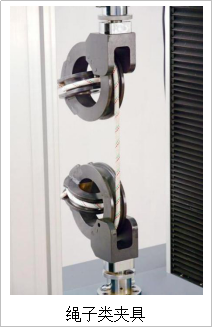

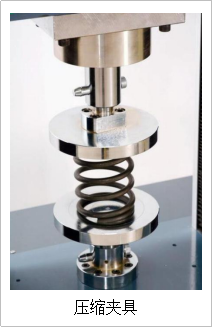

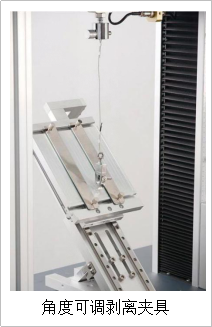

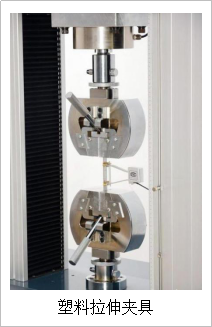

▼公司部分夾具圖

物料名稱	數量	品牌	產地
機座	1架	北斗儀器	重慶
保護罩	2根	廣東堅美鋁型材廠	佛山
伺服電機	1臺	松下電器Panasonic	日本
滾珠絲桿	2根	上銀科技	臺灣
支撐光杠	2/4根	北斗儀器	重慶
傳動輪	6個	寧波伏龍	寧波
齒形帶	2條	寧波伏龍	寧波
荷重感應器	1個	美國威世世銓	美國
專用治具	1套	北斗儀器	重慶
測控軟件	1套	北斗儀器	重慶
開關電源	2個	明緯MeanWell	臺灣
按鈕	5個	紅波電器	上海

物料名稱	品牌	物料名稱	品牌
CPU	英特爾雙核3.2G	鼠標鍵盤	匯佰碩 BT190
主板	技嘉工控主板	機箱	金和田
內存	金士頓4G DDR3 1600	電源	長城
硬盤	金士頓 240G	顯示器	HUYINIUDA 19寸

序號	名稱	產地品牌	備注
1	控制器（U盤存儲口）	KR三元	TEMI880
2	電磁開關	臺灣士林或臺安	SP-11/16/18，CU-11/16/18
3	熱繼電器	臺灣士林或臺安	220V.5-8.5A(8.5-12.5A)
4	中間繼電器	日本歐姆龍	MY2J或MY2N-JS
5	時間繼電器	日本CKC	AH3-2
6	欠逆相繼電器（三相電源配套）	瑞士佳樂	DPA51CM44
7	超溫保護	韓國RAINBOW	TS-320S
8	SSR	臺灣凱通或陽明	20A～40A
9	溫濕度傳感器	臺灣松啟	PT100
10	照明燈	飛利浦	220V W
11	信號指示燈	上海天億	LA12D
12	閃光蜂鳴器	上海天億	LA42S
13	機床控制變壓器	臺灣華達	250W
14	無熔絲開關	臺灣士林	220V/40A/60A/100A
15	按鈕開關	日本CKC	240V 5A
16	急停開關	日本CKC	240V 5A
17	加熱器	臺灣隆星	2kW
18	循環風機	臺灣翊正	220V60W
19	風輪	臺灣尚昱	6F
20	水泵	香港華星或愛迪	500ml/min
21	液位開關	香港華壬	300V
22	純水裝置	臺灣優尼克	30L
23	防汗線	臺灣GOOLMAX	24VDC50W
24	多層真空玻璃視窗	香港慶強	定制
25	高溫線	中國金銘泰	選配
26	電線電纜	中國金銘泰	選配
27	壓縮機	法國泰康	標配
28	冷凝器	臺灣科威力	定制
29	冷凝風機	德國頓力或微光	220V350M
30	干燥過濾器	丹麥丹佛斯	DCL032/053/083
31	膨脹閥	丹麥丹佛斯	TS2
32	電磁閥	日本SANHUA CNINA	3/8或5/8
33	板式換熱器 (復疊式采用)	日本東聯	CB14-20HSR16
34	蒸發器	臺灣中力	定制
35	制冷劑	美國杜邦	R404A/R23
36	冷凍油	英國冰熊	RL32H
37	油分離器	愛默生（美國ALCO）	大型系統配套55824/55855
38	氣液分離器	臺灣富洲	3/8″ 1/2″
39	高壓開關	丹麥丹佛斯	大型系統配套KP5
40	高低壓開關	日本鷺宮	大型系統配套D606M
41	油壓開關	日本鷺宮	大型系統配套C106S
42	工藝閥	臺灣富洲	1/4″
43	避震軟管	美國帕麗斯	大型系統配套P5、P8
44	銅材雜件	臺灣雄德	選配
備注：公司如有根據需要進行升級更換，不再另行通知。
